溫馨提示：本說明書內容適用于 24V 無刷直流廣告門控制器安裝與調試，使用前請務必認真閱讀。
第一章 產品安裝調試說明
1、主板外圍配置產品要求
1.1、電源：24V/10A
-
- 、電機：24V 直流無刷電機
- 、車輛檢測器或者 12V 雷達地感

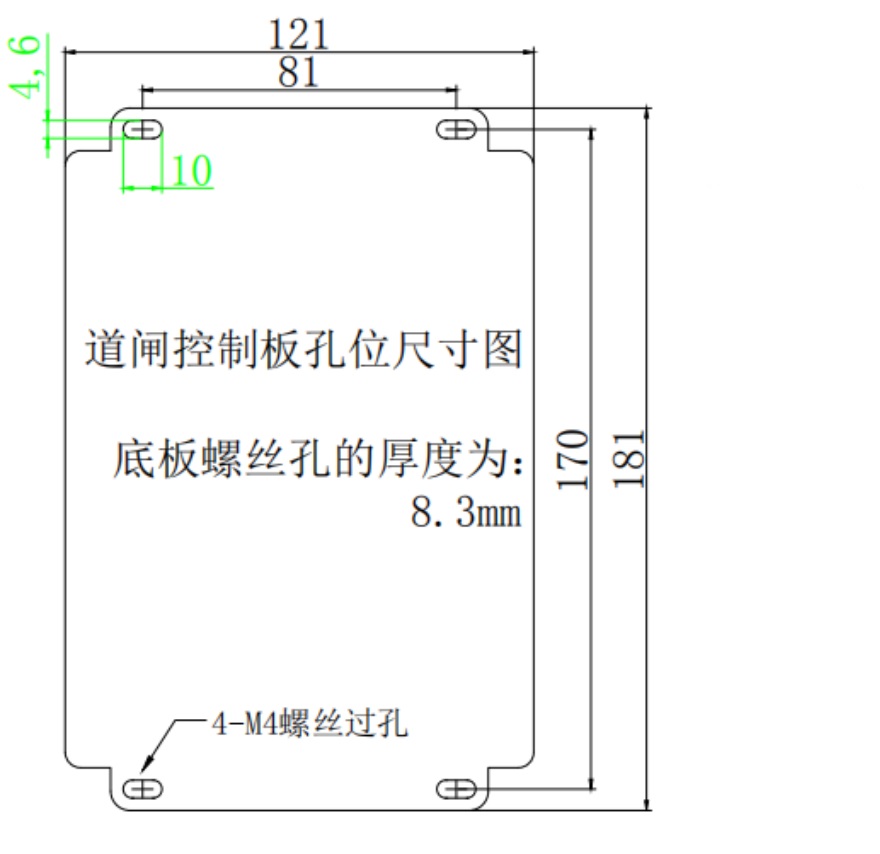

- 產品尺寸圖

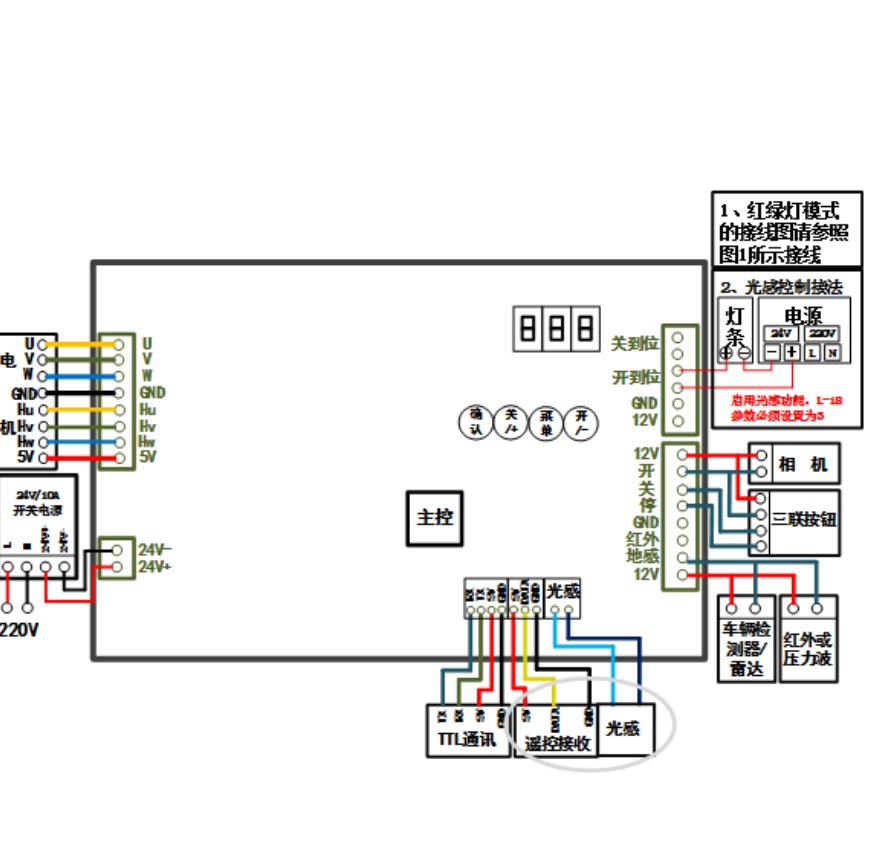

3、主板接線圖
※ 注意：控制板所有外接信號線線避免用網線連接，網線雖 然通信沒有問題，但折騰幾次容易斷芯，最好采用 BVR 線，減少因 線路故障導致的問題。

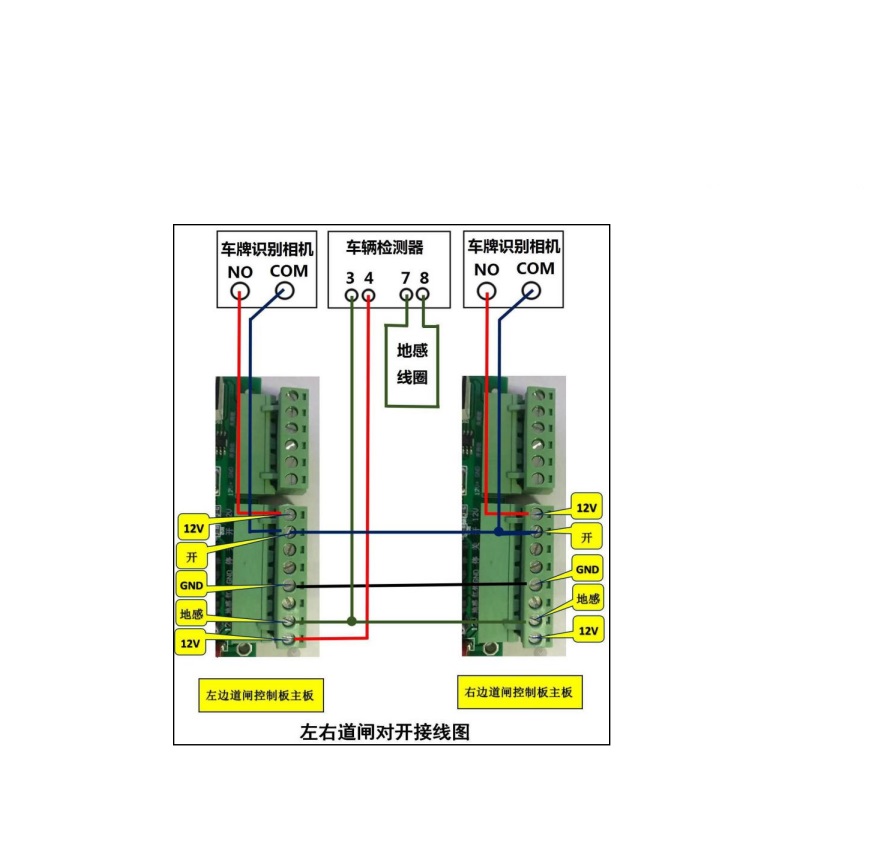

4、道閘左右對開接線圖

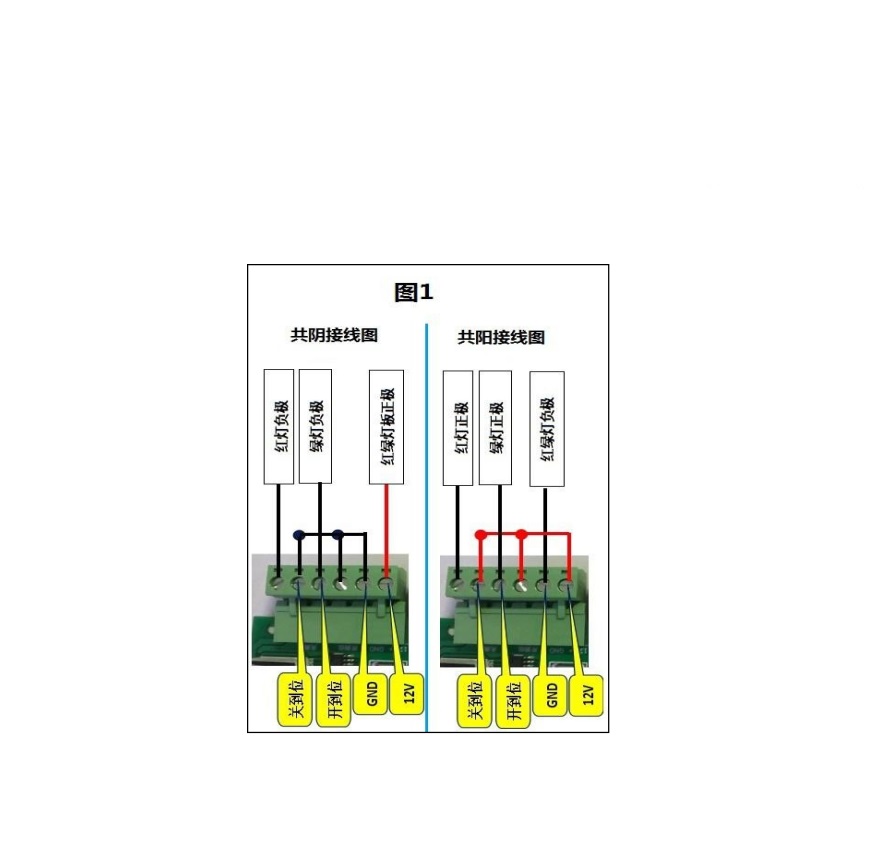

5、紅綠燈共陰，共陽接法
6、道閘自檢學習開關限位流程：
第一步：主板正常啟動（顯示“190”），長按主板“關鍵”2 秒，道閘向關閘方向運行，主板顯示數字減少，當電機運行至關限位時，主板顯示變回“190”，此時關自檢完成。
第二步：關自檢完成后，長按主板“開鍵”2 秒，道閘向開閘方向運行，主板顯示示數字增加，當電機運行至開限位時，主板蜂鳴器長響一聲，此時開自檢完成，閘機 可正常運行。
7、主板按鍵操作步驟
第一步：長按主板菜單鍵，直到顯示 L-1 為止
第二步：按主板“開鍵”或“關鍵”可選擇菜單目錄，如需進入此項目錄按一 次主板“菜單”鍵，即可進入。
第三步：需更改進入的菜單目錄參數，在進入菜單目錄后通過“開”“關”鍵增加或減少此項菜單參數，更改完成后如需更改其他目錄參數，則按一次“菜單” 鍵返回至主菜單目錄，按第二步方法繼續更改，若不再更改其他參數可直接按主板“確認”鍵保存退出菜單。
8、參數功能表
|
英文菜單
|
數字菜單
|
功能
|
默認參數
|
參數范圍
|
|
L—1
|
L01
|
開閘速度:數值越大速度越快
|
65
|
20-95
|
|
L—2
|
L02
|
關閘速度：數值越大速度越快
|
65
|
20-95
|
|
L—3
|
L03
|
到位平穩度：數值越小越平穩，太小可能關不到位
|
12
|
8-15
|
|
L—4
|
L04
|
防砸車靈敏度：越小越靈敏，太小可能會自動抬起
|
30
|
15-30
|
|
L—5
|
L05
|
力度和菜單：數值越大力度越大奇數：字母菜單
偶數：數字菜單
|
70
|
70-90
|
|
L—6
|
L06
|
水平調節：數值越小閘桿角度越小
|
20
|
3-90
|
|
L—7
|
L07
|
老化測試模式：0：手動 1：自動1-5 為自動運行時間間隔，1 為最快
5 為最慢 6 為半行程運行
|
0
|
0-6
|
|
L—8
|
L08
|
開閘計數功能：0：不帶計數 1：帶計數 4 高峰模式(開閘到位后按遙控停止按鈕開啟，關閉按遙控器
關閘按鈕)
|
0
|
0-1-4
|
|
L—9
|
L09
|
垂直調節：數值越小開啟角度越小
|
20
|
3-90
|
|
L—L
|
L10
|
第一段開閘減速行程：數值越小開減速行程越小
|
55
|
20-90
|
|
L—b
|
L11
|
第一段關閘減速行程：數值越小關減速行程越小
|
55
|
0-255
|
9.1：遙控匹配
第一步：長按“菜單”鍵進入菜單，選擇 L-F 選項，單擊“菜單”鍵顯示 000，此時進入遙控設置
第二步：按下遙控“任意鍵”此時主板響一聲，顯示變?yōu)?ldquo;L-F”匹配遙控成功 第三步：按“確定”鍵保存，配置完畢
9.2：遙控清除
第一步：長按“菜單”鍵進入菜單，選擇 L-F 選項，單擊“菜單”鍵顯示 000，此時進入遙控設置
第二步：將參數設置為 253，此時主板顯示將自動退回 L-F 界面，此時遙控清除成功， 按確認鍵保存退出即可。
10、恢復出廠設置
長按主板“確定”鍵等待蜂鳴器長響三聲后松開按鍵，此時所有參數將恢復出廠默認值。
第二章 常見問題及解決方法
1、自檢不成功，道閘運行不正常
解決方法：檢查 L-d 電機左右轉模式是否與當前電機是否匹配(可通過更改參數后重新啟動主板重新自檢，道閘自檢是否正常請參照“第一章 4、道閘自檢學習開關限位流程”)
2、道閘桿垂直或水平位置不到位
解決方法：通過調節主板菜單 L-9 或 L-6 參數(菜單功能請參照參數表)
3、如何正確判斷道閘是否真正開關到位
解決方法：a、將主板 L-18 參數設置為 1，若開到位或關到位繼電器都會動作一次，則表示以開/關到位
b、注意觀察道閘桿在開/關到位時電機是否停止不動，則表示已到位，如果道閘桿已到位電機還在運行，則需更改 L-6 或 L-9 參數。
4、遇阻反彈功能失效
解決方法：a、檢查 L-C 參數是否將遇阻反彈開啟(主板參數大于 100,遇阻反彈功能失效)
b、在主板自檢成功或進入菜單退出后主板需要開到位、關到位各自運行兩次，遇阻反彈功能才起作用。
5、閘機正常運行過程中突然向反方向運行
解決方法：將 L-C 遇阻反彈功能參數數值調大。
